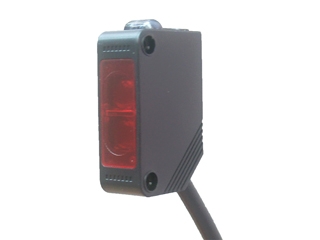

S31 photoelectric sensor/optoelectronic switch

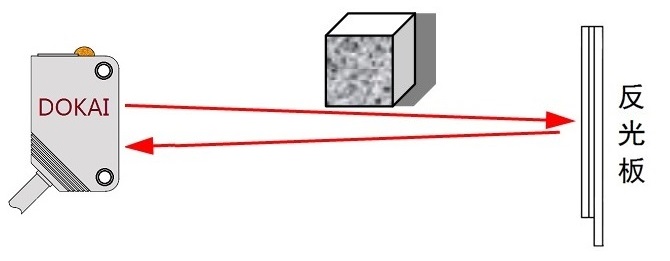

                        PSP31 E3Z 镜面反射式光电传感器 光电开关 原理图

光电传感器
       photosensor

PSP DC系列 塑胶方形
Plastic shell square

特点feature

小体积内置放大器,耗电低,宽电压DC12-24V供电

 检测方式/Sensing type

 镜面反射式

 检测距离/Sensing distance

10-200CM(可调)、φ15mm以上的不透明物

 输出方式
 Output

NPN

NO/NC

 PSP31-R200TN

PNP

NO/NC

 PSP31-R200TP

 规格参数
 光源/Light source

 880nm红外光/650nm红色光

 指向角/Angle

8°±3°

 工作电压/Operating voltage

 DC 12-24V(MAX:DC10-30V)脉冲(p-p)10%以下

 消耗电流/Current consumption

 ≤20mA

 控制输出
 Control output
 开关容量
 Contact capacity

  100mA  (12-24V时)

 残留电压
 Residual voltage
 NPN集电极输出,负载电压:30V,电流:≤100mA,残留电压1V以下。
 PNP集电极输出,负载电流:≤100mA,输出电压:(电源电压-2V)以上。
 应差范围/Differential range



 重复精度/Repeatability precision



 响应时间/Response time

复位、动作小于2ms

 动作指示/action instructions  红色LED (电源指示绿色LED)
 保护功能/Protection   电源反接保护,浪涌吸收保护,输出端短路保护

 工作环境
 Workambient

 环境照度
 Ambient Light
 太阳光:8000Lx以下,白炽灯:3000Lx以下 (接收面照度)
 工作温度
 Roperating temperarure
 工作时:-15~+55℃ ; 存储时:-30~+70℃(不结冰、结露)
 工作湿度
 Ambient humidity
  30~90%RH, 存储时:35~95%RH
 绝缘电阻
 Lnsulation resistance
 所有连接端子与外壳之间,20MΩ以上,基于DC500V兆欧表
 防护等级/Protection class  IEC规格 IP66
 外壳材质/Shell Material  ABS/PC
 连接方式/Conducting method  截面积为0.24mm²的3芯PVC导线(标准线长2m或按要求定制导线材)

 附件/accessory

 使用说明书, 注:镜面反射板、安装金属附件另售
















































E3Z PSP31系列 光电开关传感器 电路图 连接图

深圳市多凯科技有限公司; 专业生产各个规格光电传感器、接近传感器、光电开关、接近开关。

1.产品具有良好的防水性能和电磁抗干扰性能。

2.可选耐高低温(-60℃ - +180℃)耐曲折的柔性导线引出方式。

3.全部采用国外品牌专用芯片,保护功能完善,贴片生产工艺,性能稳定。

4.严格的检测品质把关,完善的售后服务。从根本上保证了产品质量。

相关型号:PSP31-R300TN,PSP31-R300P

固定电话:0755-29522096 ;0755-33163186

移动电话:13715151668

产品咨询QQ:2584512163

传真:0755-29522096

点击下载:多凯科技2015最新产品目录.pdf

可替代相关型号:E3Z-R61,E3Z-R81,CX-491,CX-482,CX-493,CX-491-P,CX-482-P,CX-493-P
