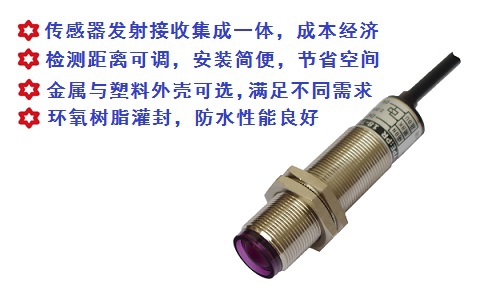

M18 光电开关

   PR系列 金属圆柱形光电开关

 1.防护等级达到IP66(IEC规格)
 2.紧凑的外形尺寸M18
 3.漫反射型检测距离能达到60cm,镜面反射型检测距离能达到3m
 4.内置灵敏度调整旋钮(检测距离可调)
 5.抗相互干扰功能(镜面反射型,漫反射型)

 光电传感器
 photosensor
PRM18系列 金属圆柱形
Cylindrical metal
 特点
 feature
电路保护功能完善,金属外壳、坚固耐用,宽电压DC 10-30V供电。
 检测方式/Sensing type 漫反射 镜片反射式

 检测距离/Sensing distance

1-60cm(可调) 10-300cm
输出方式
Output
NPN

NO

PRM18-D60TN1 PRM18-R300TN1

NC

PRM18-D60TN2 PRM18-R300TN2

NO+NC

PRM18-D60TN  PRM18-R300TN
PNP

NO

PRM18-D60TP1 PRM18-R300TP1

NC

PRM18-D60TP2 PRM18-R300TP2

NO+NC

PRM18-D60TP  PRM18-R300TP

  规格参数



光源/Light source

880nm红外线调制光

工作电压/Operating voltage

DC 12-24V(DC 10-30V) 脉冲(p-p)10%以下

消耗电流/Current consumption

≤20mA

控制输出
Control output

开关容量
Contact capacity

 30V时 100mA (MAX 200mA)

残留电压
Residual voltage

NPN集电极输出,负载电压:30V,电流:≤100mA,残留电压1.5V以下。
PNP集电极输出,负载电流:≤100mA,输出电压:(电源电压-2V)以上。

应差范围/Differential range

<检测距离的20%

重复精度/Repeatability precision

<5%

响应时间/Response time

6ms

动作指示/action instructions

红色LED

保护功能/Protection

电源反接保护 浪涌吸收 输出端短路保护

工作环境
Work ambient

环境照度
Ambient Light

太阳光:10000Lx以下,白炽灯:3000Lx以下 (接收面照度)

工作温度
Roperating temperarure

   -15~+60℃, 存储时:-20~+80℃(不结冰、结露)

工作湿度
Ambient humidity

  30~85%RH, 存储时:35~95%RH

绝缘电阻
Lnsulation resistance

 所有连接端子与外壳之间,20MΩ以上,基于DC500V兆欧表

防护等级/Protection class

 IEC规格 IP66

外壳材质/Shell Material

 黄铜(镀镍)+PC

附件/Annex

 铜螺母*2(螺母带齿)

连接方式/Conducting method

 截面积为0.3mm²的3芯PVC导线,引出型(标准导线长2m或按要求定制)

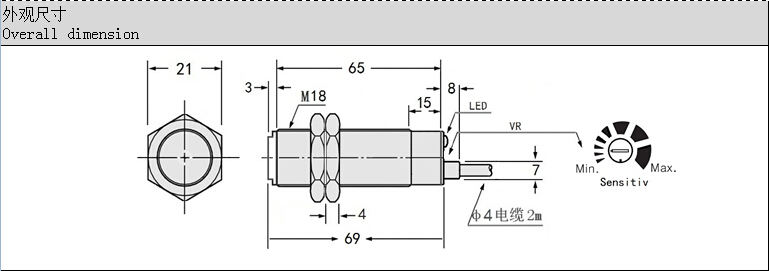

M18 光电开关 光电传感器 CAD
光电开关 接近开关 线路图 电路连接图
